Патрубки

Патрубки являются базовым и наиболее многочисленным типом резервуарного оборудования, обеспечивающим функциональную связь внутреннего пространства емкости с внешними технологическими системами. Через патрубки осуществляется наполнение резервуара, выдача хранимого продукта, монтаж контрольно-измерительных приборов и предохранительных устройств, подключение дыхательной арматуры, зачистка днища от донных отложений и вентиляция газового пространства. Конструктивное совершенство, качество материалов и точность изготовления патрубков непосредственно определяют герметичность резервуара, безопасность сливо-наливных операций, сохранность продукта и ресурс емкостного оборудования в целом. Компания «ПромСоюзСталь» производит полный спектр патрубков для вертикальных и горизонтальных резервуаров любого назначения и вместимости, руководствуясь требованиями действующих технических регламентов, ГОСТ 31385-2016, отраслевых технических условий, а также собственными конструкторскими разработками. Предприятие реализует как серийные изделия всех стандартных типоразмеров, так и индивидуальные инженерные решения, адаптированные под конкретные технологические задачи, параметры эксплуатации и климатические условия площадки заказчика.

Технические характеристики и типология патрубков для резервуаров

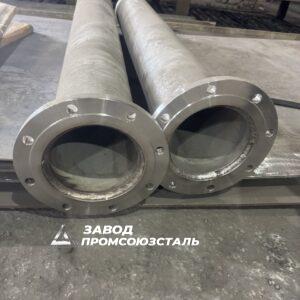

Патрубки для резервуаров классифицируются по функциональному назначению, конструктивному исполнению, месту установки и условному проходу. Фундаментальная классификация по назначению установлена ГОСТ 4621-79, который определяет три базовых типа: патрубки приемные ПП, предназначенные исключительно для наполнения резервуара; патрубки раздаточные ПР, служащие только для выдачи продукта; патрубки приемо-раздаточные ППР, совмещающие обе функции и оснащенные двумя фланцами — наружным для присоединения запорной арматуры и внутренним для монтажа хлопушки или подъемной трубы .

По конструктивному признаку патрубки выпускаются в двух исполнениях: с разъемным фланцем, обеспечивающим возможность демонтажа трубопровода без нарушения целостности узла, и цельносварной конструкции с индексом Ц, где фланец приваривается непосредственно к вводу, что гарантирует максимальную жесткость и герметичность соединения . В современной практике для вертикальных резервуаров РВС преимущественно применяются патрубки цельносварного исполнения, монтируемые непосредственно в стенке первого пояса.

Ключевым размерным параметром любого патрубка является условный проход ДУ, определяющий пропускную способность изделия и максимальную производительность сливо-наливных операций. Типоразмерный ряд, выпускаемый «ПромСоюзСталь», охватывает диаметры от 50 до 1000 мм, что позволяет комплектовать резервуары практически любого объема — от бытовых емкостей до резервуарных парков вместимостью 50000 м³ и более. Наиболее востребованными являются патрубки с условным проходом 80, 100, 150, 200, 250, 300, 350, 400, 500, 600 и 700 мм.

Материалы изготовления и инженерные особенности

Выбор материала для производства патрубков определяется совокупностью факторов: условиями эксплуатации, химическим составом и температурой хранимой среды, климатическими характеристиками района размещения резервуарного парка, а также требованиями к коррозионной стойкости и гигиенической безопасности.

Для резервуаров, работающих с нефтепродуктами, водой и неагрессивными техническими жидкостями в условиях умеренного и холодного климата, применяются бесшовные горячедеформированные трубы из стали марок 10 и 20 по ГОСТ 8732-78, а также листовой прокат из углеродистых сталей обыкновенного качества и качественных конструкционных сталей . Данные материалы характеризуются высокими показателями технологичности при сварке, стабильностью механических характеристик в диапазоне температур до минус 40°С и обеспечивают надежную эксплуатацию при рабочем давлении до 6,4 МПа.

Для резервуарных парков, эксплуатируемых в регионах Крайнего Севера и приравненных к ним местностях, где расчетная температура воздуха опускается ниже минус 40°С используют низколегированную сталь 09Г2С, сохраняющую ударную вязкость и сопротивление хрупкому разрушению при отрицательных температурах до минус 70°С. Сталь 09Г2С также рекомендуется для резервуаров, подвергающихся циклическим знакопеременным нагрузкам при частых сливо-наливных операциях, поскольку она обладает повышенной сопротивляемостью малоцикловой усталости.

Для предприятий пищевой, фармацевтической промышленности и химического производства, где требуется контакт с агрессивными средами либо соблюдение строгих санитарно-гигиенических требований, патрубки изготавливаются из коррозионно-стойких аустенитных сталей. Основными марками являются 12Х18Н10Т (AISI 321) и 08Х18Н10Т (AISI 304), обладающие высокой стойкостью к межкристаллитной коррозии и сохраняющие коррозионную стойкость в широком диапазоне температур — от криогенных до 600°С . При работе со средами, содержащими хлориды и создающими риск питтинговой коррозии, рекомендуется применение стали 10Х17Н13М2 (AISI 316), легированной молибденом и обеспечивающей повышенную стойкость к локальным коррозионным поражениям.

Преимущества патрубков производства «ПромСоюзСталь»

Конструктивная надежность патрубков «ПромСоюзСталь» базируется на точном расчете усиливающих элементов в зоне врезки. Круговая усиливающая накладка для патрубков малых и средних диаметров и дополнительное косынчатое усиление для патрубков диаметром 400 мм и более позволяют снизить концентрацию напряжений до безопасных значений, не превышающих допускаемые для применяемого материала. Это гарантирует сохранение геометрии стенки резервуара в процессе длительной эксплуатации, предотвращает образование усталостных трещин при циклических нагрузках и обеспечивает ресурс патрубка, соответствующий нормативному сроку службы резервуара — от 15 лет.

Гарантированная герметичность фланцевых соединений достигается за счет высокой точности механической обработки уплотнительных поверхностей и строгого соблюдения перпендикулярности фланцев относительно оси патрубка. Нормы соосности и плоскостности, установленные техническими условиями предприятия, обеспечивают равномерное обжатие уплотнительной прокладки по всей окружности фланца и исключают образование утечек продукта в атмосферу. Это критически важно при работе с легколетучими нефтепродуктами, где потери от испарения через неплотности фланцевых соединений могут достигать значительных величин, а также при хранении токсичных химических веществ и пищевых продуктов, где недопустима даже минимальная разгерметизация.

Многообразие типов и типоразмеров патрубков, выпускаемых «ПромСоюзСталь», позволяет реализовать любые проектные решения без необходимости поиска альтернативных поставщиков. Предприятие производит патрубки приемные, раздаточные, приемо-раздаточные — все, что может потребоваться для оснащения современного резервуара любого объема и назначения. Каждое изделие может быть изготовлено с учетом индивидуальных требований: нестандартный вылет, фланцы повышенного давления, особые марки стали, полированная внутренняя поверхность, антикоррозионное покрытие. Возможна поставка патрубков в комплекте с ответными фланцами, крепежными изделиями и уплотнительными прокладками, что сокращает время монтажа и исключает ошибки при подборе комплектующих на площадке заказчика.

Области применения патрубков для резервуаров

Патрубки различных типов являются обязательным элементом оснащения всех видов емкостного оборудования, используемого во всех отраслях промышленности и хозяйства, где осуществляется хранение и перекачка жидких и газообразных сред.

В нефтегазовой отрасли и системе нефтепродуктообеспечения патрубки ПП, ПР и ППР устанавливаются на резервуарах нефтебаз, автозаправочных станций, нефтеперекачивающих станций и пунктов налива для приема и выдачи товарной нефти, автомобильных бензинов, дизельного топлива, авиационного керосина, судового топлива, мазутов, масел и других нефтепродуктов. Монтажные патрубки ПМ служат для установки дыхательных и предохранительных клапанов, огнепреградителей, сигнализаторов уровня. Зачистные патрубки ПЗ обеспечивают удаление донных отложений и подтоварной воды. Вентиляционные патрубки ПВ монтируются на резервуарах с низкоиспаряющимися продуктами и на резервуарах с понтоном. Патрубки замерных люков ПЗЛ позволяют осуществлять ручной контроль уровня и отбор проб.

В химической промышленности и нефтехимии патрубки из коррозионно-стойких сталей монтируются на резервуарах для хранения и перекачки кислот, щелочей, растворителей, жидких удобрений, химических реагентов и других агрессивных сред. Особые требования предъявляются к качеству сварных швов, контактирующих с агрессивной средой, и чистоте обработки внутренней поверхности. Применение нержавеющих сталей аустенитного класса обеспечивает многолетнюю эксплуатацию патрубков без снижения коррозионной стойкости и потери механических свойств.

Предприятия водоснабжения и водоотведения используют патрубки при строительстве резервуаров чистой воды, пожарных запасов и накопительных емкостей систем водоподготовки. В этих условиях наряду с герметичностью важна долговечность узла при контакте с питьевой водой и отсутствие влияния на ее органолептические свойства и санитарно-химические показатели. Патрубки из углеродистой стали с антикоррозионным покрытием, разрешенным для контакта с питьевой водой, или из нержавеющей стали успешно решают эту задачу, обеспечивая эксплуатацию резервуара в течение нормативного срока службы.

Энергетический сектор использует патрубки для оснащения топливных баков котельных, маслобаков трансформаторов, деаэраторных баков, конденсатных баков и другого емкостного оборудования тепловых и атомных электростанций. Для систем с высокими параметрами теплоносителя предприятие производит патрубки из жаропрочных сталей, способные выдерживать температуру до 350-400°С при сохранении несущей способности и герметичности фланцевых соединений.

Рекомендации при выборе и монтаже патрубков

Выбор типа и типоразмера патрубка начинается с определения его функционального назначения в составе резервуара. Для операций наполнения резервуара применяются патрубки приемные ПП или универсальные приемо-раздаточные ППР. Для операций выдачи продукта — патрубки раздаточные ПР или приемо-раздаточные ППР. Для установки оборудования на крыше или стенке резервуара — монтажные патрубки ПМ. Для зачистки днища — зачистные патрубки ПЗ. Для вентиляции газового пространства — вентиляционные патрубки ПВ или ПВР-П. Для монтажа замерного люка — патрубки ПЗЛ.

Условный проход патрубка определяется технологическим расчетом, исходя из требуемой производительности сливо-наливных операций. Для светлых нефтепродуктов оптимальная скорость потока в патрубке составляет 2,0–2,5 м/с, для вязких сред и масел — 0,5–1,5 м/с. По заданному расходу и принятой скорости рассчитывается площадь сечения патрубка и соответствующий условный проход. Для резервуаров объемом свыше 5000 м³ рекомендуется установка не менее двух приемо-раздаточных патрубков для обеспечения требуемой производительности и резервирования.

Выбор материала патрубка осуществляется на основе анализа коррозионной активности хранимой и перекачиваемой среды, климатических условий района размещения резервуара и требований к чистоте продукта. Для резервуаров, устанавливаемых вне помещений в регионах с расчетной температурой воздуха ниже минус 40°С, применение стали 20 не допускается — необходимо использовать низколегированные стали 09Г2С или 17Г1С. При хранении и выдаче сред, содержащих сероводород, двуокись углерода или другие коррозионно-активные компоненты, требуется проведение дополнительных мероприятий по защите сварных соединений от сульфидного растрескивания под напряжением.

При проектировании расположения патрубков в стенке или на крыше резервуара необходимо строго соблюдать требования ГОСТ 31385-2016 в части минимальных расстояний от края усиливающей накладки до сварных швов корпуса. Расстояние до вертикального монтажного шва должно составлять не менее 100 мм и не менее десятикратной толщины листа стенки. Расстояние до горизонтального кольцевого шва должно составлять не менее 75 мм и не менее восьмикратной толщины листа стенки. При наличии теплоизоляции стенки эти размеры следует увеличить на толщину теплоизоляционного слоя. Несоблюдение данных требований ведет к наложению зон термического влияния сварных швов, снижению прочности и усталостной долговечности резервуара.

Монтаж патрубка осуществляется после полной сборки и сварки корпуса резервуара, контроля геометрии стенки и приемки резервуара под монтаж оборудования. Перед монтажом патрубок необходимо подвергнуть осмотру с целью обнаружения механических повреждений, полученных при транспортировании . Разметка отверстия производится строго по проектным координатам с контролем вертикальных и горизонтальных отметок.

При установке патрубка необходимо контролировать его перпендикулярность образующей резервуара (для патрубков в стенке) или вертикальность (для патрубков на крыше), горизонтальность фланцевой поверхности и высотную отметку, обеспечивающую соосность с технологическим трубопроводом. Приварка патрубка выполняется сплошным герметичным швом с предварительным подогревом кромок для толщин металла более 25 мм или при отрицательных температурах окружающего воздуха. Технология сварки и применяемые сварочные материалы должны соответствовать материалу корпуса резервуара и материалу патрубка.

При монтаже и обслуживании патрубков на резервуарах с легковоспламеняющимися жидкостями необходимо пользоваться искробезопасным инструментом и приспособлениями, исключающими искрообразование. Запрещается проводить техническое обслуживание патрубков при осуществлении технологических сливо-наливных операций в резервуаре .

Часто задаваемые вопросы (FAQ)

Вопрос: Какие патрубки устанавливаются на резервуары для темных нефтепродуктов?
Ответ: Для темных нефтепродуктов (мазутов, битумов, масел) применяются приемо-раздаточные патрубки ППР, на внутренний фланец которых монтируется не хлопушка, а шарнир подъемной трубы. Подъемная труба позволяет осуществлять отбор продукта из верхних слоев резервуара, где отсутствуют донные отложения и отстоявшаяся вода, что существенно повышает качество отпускаемого продукта.

Вопрос: Из каких марок стали изготавливаются патрубки?
Ответ: Для обычных условий эксплуатации применяется сталь 20. Для низких температур (до минус 60°С) — низколегированная сталь 09Г2С. Для агрессивных сред и пищевых продуктов — нержавеющие стали 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2. Выбор материала осуществляется с учетом условий эксплуатации и требований заказчика .

Вопрос: Каков нормативный срок службы патрубков?
Ответ: Срок службы патрубков до списания в соответствии с ГОСТ 4621-79 составляет не менее 15 лет . Средний срок службы патрубков ППР до 20 лет при соблюдении условий эксплуатации, правил монтажа и регламентов технического обслуживания .

Вопрос: Какой гарантийный срок устанавливается на патрубки?
Ответ: Гарантийный срок эксплуатации патрубков в соответствии с ГОСТ 4621-79 составляет 24 месяца со дня ввода в эксплуатацию . В технических условиях производителей гарантийный срок может составлять 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя .
